堆焊截齿时需要注意什么

截齿的整体使用数量随着市场的发展也在不断的改进。

因此截齿堆焊工艺也成为了大家关注的点。

在堆焊截齿时大家应该注意一些问题：

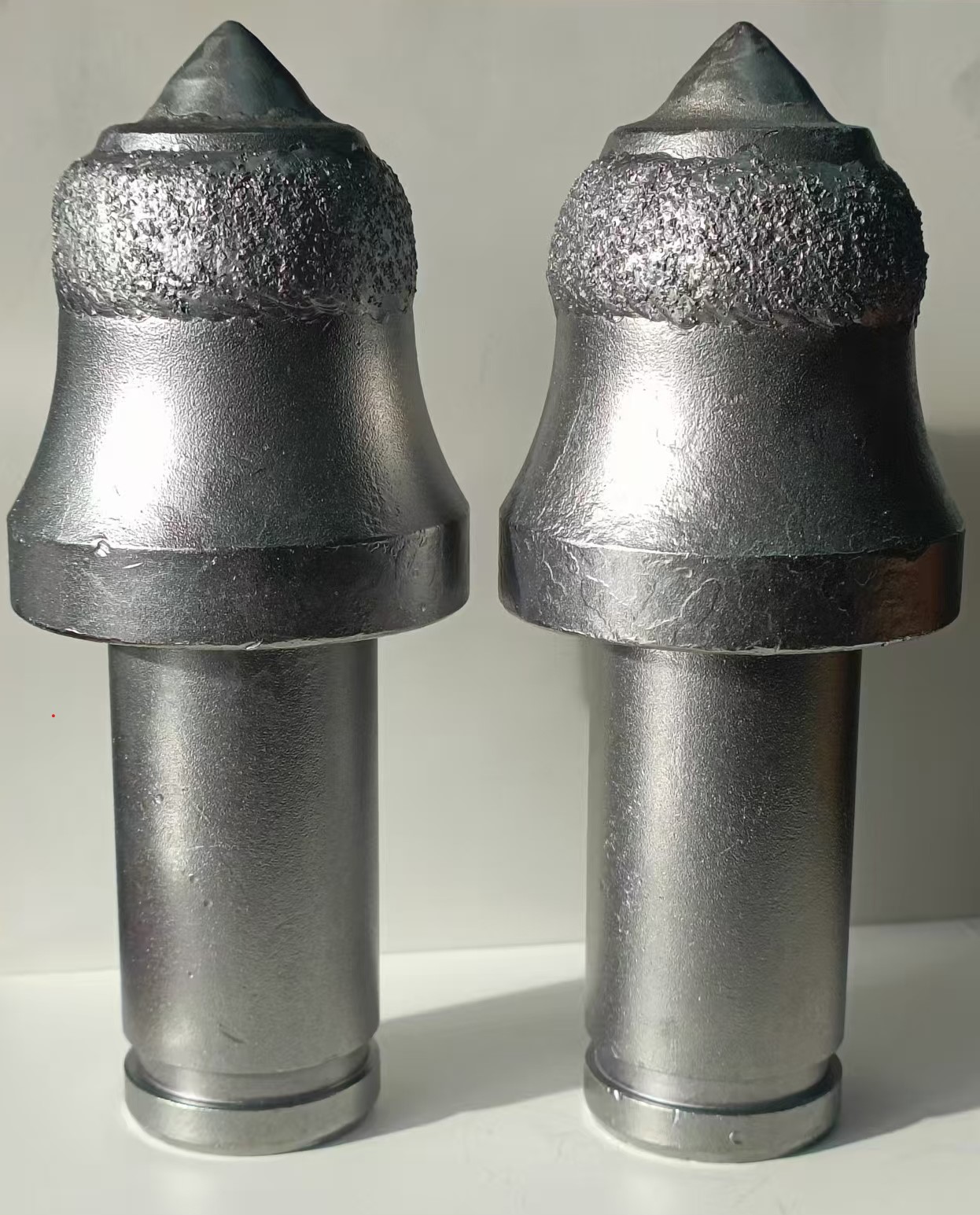

堆焊截齿是修复磨损截齿、提升其耐磨性和寿命的关键工艺，操作时需严格遵循以下注意事项，以确保焊接质量和安全性：

 一、焊前准备

‌清洁处理‌：清除截齿表面油污、锈蚀及杂质，露出金属光泽，避免焊接缺陷。

‌预热控制‌：

焊前需预热至 ‌200℃‌（具体温度依材料调整），减缓冷却速度，防止裂纹产生。

‌材料匹配‌：

选用耐磨焊丝（如含钨、钒、铬的合金）或合金颗粒（如碳化钨、金刚石颗粒），确保堆焊层硬度与耐磨性。

 二、焊接过程要点

‌温度与参数‌：

焊接温度控制在 ‌920–950℃‌（具体根据实际生产情况调整温度），过低导致结合不良，过高易致变形。

采用小电流、短弧操作，避免热裂纹；多层堆焊时需在前层冷却至 ‌60℃以下‌ 再焊下一层。

‌堆焊技巧‌：

焊层需均匀覆盖，每道焊珠遮盖前道宽度的 ‌1/3–1/2‌（具体根据实际堆焊为主），避免夹渣或未熔合。

堆焊层厚度预留 ‌2mm余量‌，便于后续抛丸。

‌缺陷实时处理‌：

发现翻泡或气孔时，用 ‌三倍乙炔过剩焰‌ 熔化缺陷处，刮除后重新焊补。

 三、焊后处理

‌缓冷措施‌：焊后需缓冷（如埋入石灰或热砂），防止急冷导致裂纹。

‌质量检查‌：

堆焊表面应呈均匀鱼鳞状，无弧坑、夹渣、气孔、裂纹，咬边深度 ‌≤0.5mm‌3。

‌精加工‌：按标准打磨至所需尺寸，清除氧化皮及毛刺。

四、安全与操作规范

‌设备检查‌：确保冷却水路畅通，冬季需防冻（添加防冻液），使用纯净水减少水垢。

‌人员防护‌：操作人员须经培训并穿戴防护用具，工作区严禁非授权进入。

‌变形预防‌：对于长工件，分段对称焊接，减少热应力引起的弯曲变形。

关键提示：不同截齿材质及工况需调整工艺参数，避免盲目套用标准。堆焊后截齿寿命可提升 ‌30%，显著降低设备更换成本。

以上说明仅供参考，借助ai生成，如有错误或者敏感词极限词作为无效。

具体根据实际生产情况进行加工生产。
